Puente modular

Especificaciones 1 para montar puente de Bailey 2 fáciles llevar conveniente 3 transporte 4 suficiente Stock 5 fábrica directamente entrega Puente de Bailey no requiere herramientas especiales o equipo pesado

  Product Details

Especificaciones
1 para montar puente de Bailey
2 fácil de llevar
3 conveniente para el transporte
4 suficiente
5 fábrica directamente entrega

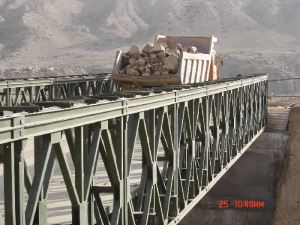

Puente de Bailey no requiere herramientas especiales o equipos pesados para construcción son lo suficientemente pequeños para ser transportados en los elementos del puente y el puente es lo suficientemente fuerte como para llevar a. Se considera un gran ejemplo de ingeniería militar.
Puente de Bailey no requiere herramientas especiales o equipos pesados para construcción son lo suficientemente pequeños para ser transportados en los elementos del puente y el puente es lo suficientemente fuerte como para llevar a. Se considera un gran ejemplo de ingeniería militar.
El puente compacto del 200 panel: el puente compacto del 200 panel es similar del puente compacto del 100 panel desde su aparición. La diferencia es su altura creciente panel de 2,134 m. Se emplea el método de juntas alternas entre acordes de refuerzo y las juntas entre paneles. Este método puede disminuir la deformación inelástica causada por los agujeros sobredimensionados.  Método pre-arco se utiliza para cortar además desviación vertical y Mid-span a un grado más grande. Tornillo-conectado los componentes utilizan el orientación funda - método de fijación para aumentar la precisión de las conexiones. Esquileo se crea en la orientación de mangas y se desarrolla tensión en los pernos, que aumentan la vida útil de los pernos y garanticen la seguridad de los puentes de panel. Abrazadera viento resistente está hecho para ser compuesto tipo y está conectado al travesaño/vigas para mejorar la estabilidad general de los puentes de panel.

La parte entre paneles y estructura arriostrada se fija a través del puente para evitar que el puente entero de doblez de lado. Después de la erección, habrá un grado previamente arqueado sobre el palmo del puente. Además puede ser montado en puentes single-lane. El puente compacto del 200 panel también puede ser montado en puente de doble carril, por lo tanto, amplía su gama de aplicaciones. Es conveniente para los diseños de carga de HS-15, 20 HS, HS-25 y 50 de pedrail etc..

Abarcan la tabla de la construcción-carga---solo carril adicional (W = 4200 mm)
PALMO-ftHS-15HS-20CAPÍTULO 25
30SSSSSS
40SSSSSS
50SSSSSS
60SSSSSS
70SSSSSSR
80SSSSRSSR
90SSRSSRSSR
100SSRSSRSSR
110SSRSSRDS
120SSRDSDSR1
130DSDSR1DSR2H
140DSR1DSR2HDSR3H
150TSTSR2DSR2HDSR4H
160DSR2HDSR2HTSR2
170TSR2TSR2TSR3
180TSR2TSR3TSR3H
190TSR3HTSR3QSR4
200QSR4TSR3QSR3QSR4
Carga de construcción tabla palmo---doble carril (W = 7350 mm)
PALMO-ftHS-15HS-20CAPÍTULO 25
30SSSSSS
40SSSSSS
50SSSSSSR
60SSSSRSSR
70SSRSSRDS
80SSRDSDSR1
90SSRHDSR1DSR2H
100DSR1DSR2HTSR2
110DSR1DSR2QS
120TSDSR2HTSR2
130DSR2HTSR2TSR3
140TSR2TSR3TSR3H
150TSR3HTSR3HQSR4
160QSR4QSR4QSR4
170QSR4QSR4
180QSR4

1 SS muestra una gama de primer nivel; DS demuestra dos gamas una grada; TS muestra tres gamas una grada; DD muestra dos gama dos niveles etc..
2. si R sigue SS, DS, DD, etc., significa reforzar tipo y R1 significa solamente una gama reforzada, R2 significa que dos gamas etc. reforzado.
